一：概述

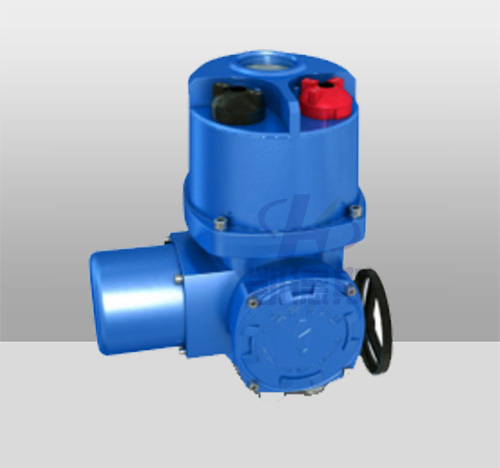

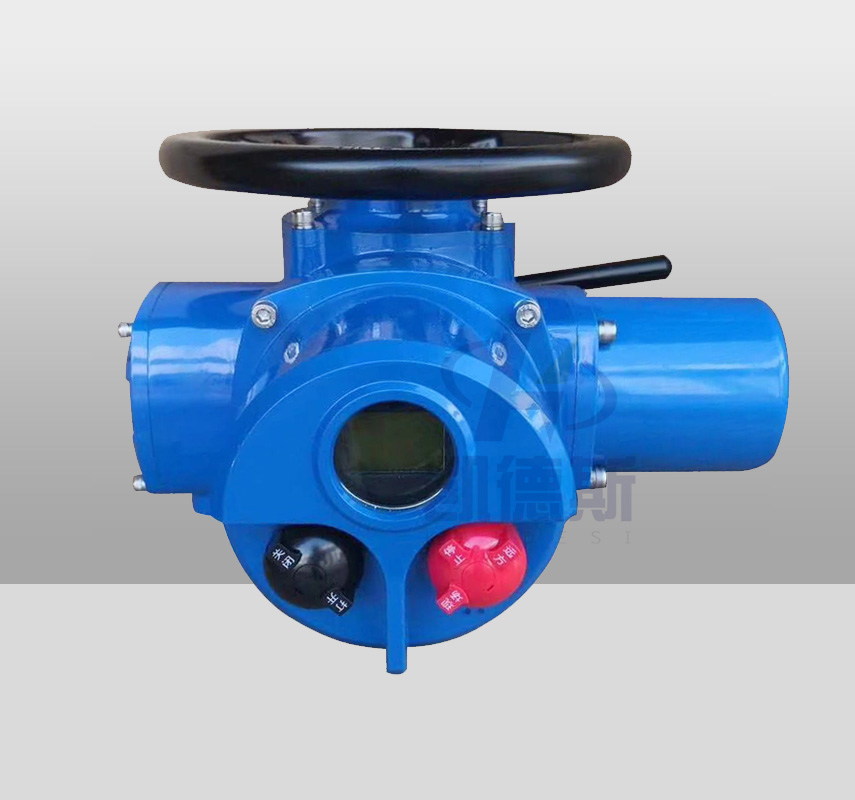

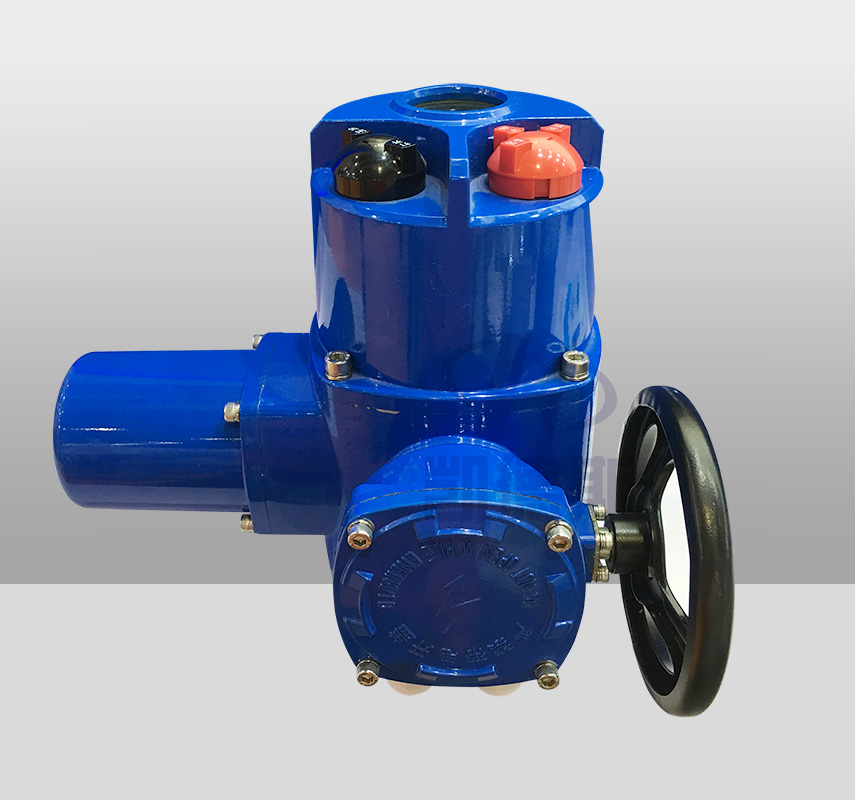

HQT系列角行程阀门电动执行器适用于中小通径的蝶阀.球阀等作90°回转的阀门和其他类似设备。作为稳定可靠的角行程执行器，可适用于不同控制系统，不同工作环境的需要。传动机构一体化的设计，使产品具有更小的体积和简洁的外观。安全可靠的手动设计，无须切换手柄的全自动手/电动切换。良好的防护等级可满足多种设计的需要：隔爆型、整体开关型、整体调节型。

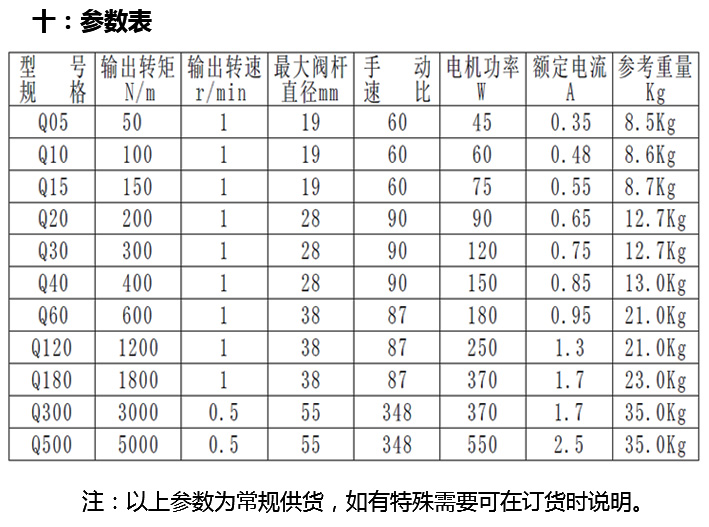

二：技术参数
1，电源：电机为三相交流AC380V，50Hz。控制为二相交流AC220V,50Hz 。 可选电源：AC220~660V，50.60Hz（订货时需说明）
2，环境温度：-20℃—+60℃ 可选温度-40℃—+70℃
3，相对湿度：不大于95%（25℃时）
4，工作环境：普通型用于无易燃、易爆和强腐蚀介质的场所；隔爆型 (ExdIIBT4)使用环境为IIA、IIB级T1-T4组的爆炸 性气体混合物。
5，防护等级：IP65/67（特殊订货IP68）
6，电机为工作制：额定运行时间10分钟。F级绝缘。
7，防腐涂装：高温烤漆
三：安装和拆卸
允许阀门电动执行器任意位置安装，但必须注意电机尽量呈水平位置，电器箱盖呈水平或垂直向上状态为推荐安装方式，这样有利于润滑、调试、维护和手动操作。
四：接线注意事项
用手轮将阀门开启至50%开度处，按下开阀或关阀键，检查阀门的旋向是否与按键对应，如果不一致立即按停止键，切断三相电源，调换三相电源中的任意二相。
五：行程控制机构调整
1、转动手轮使阀门“全关”，松开输出轴上的螺钉，顺时针转动关向凸轮，使其干好压动关向微动开关，再拧紧螺钉。
2、转动手轮使阀门“全开”，松开输出轴上的螺钉，逆时针转动开向凸轮，使其干好压动开向微动开关，再拧紧螺钉。
3、手动或电动开，关阀门，检查阀门开启或关闭是否符合要求，如果不符合要求，按上述步骤微调，直至符合要求为止。

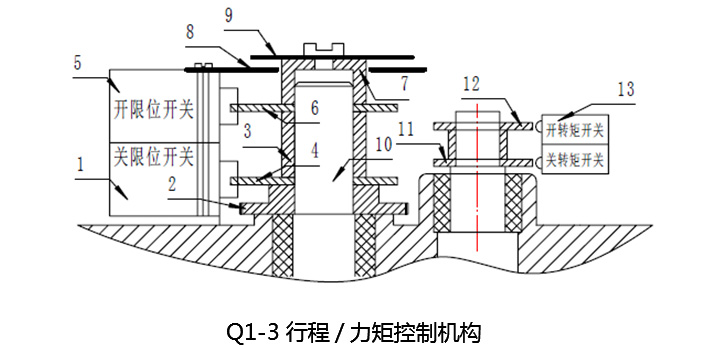

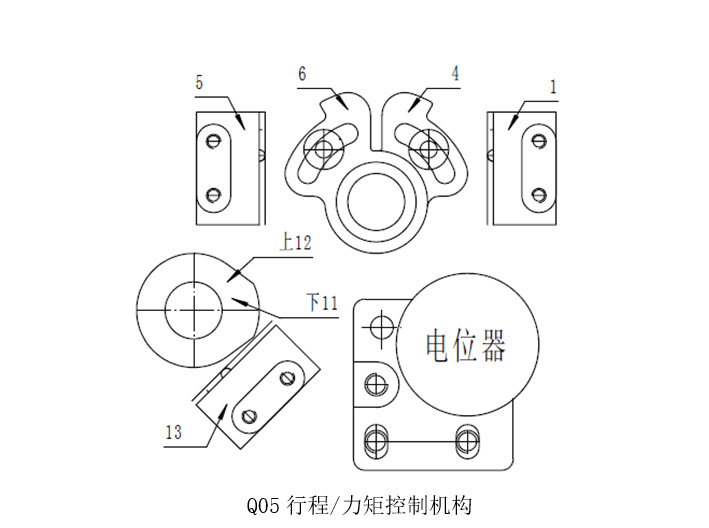

1：关限位开关 2：大齿轮 3：轴套 4：关限位凸轮 5：开限位开关 6：开限位凸轮 7：压盖 8：开度盘 9：指针 10：输出轴 11：关转矩凸轮： 12：开转矩凸轮 13：转矩开关

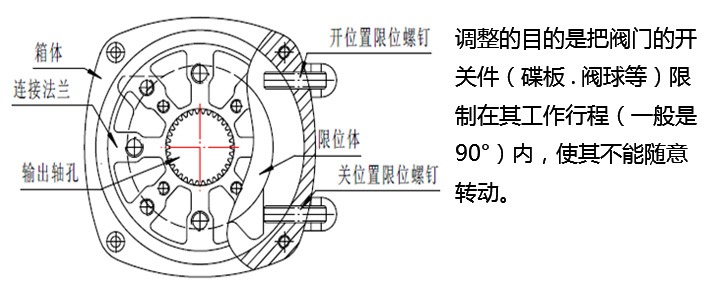

六：机械限位机构调整
1、使阀门处于“全关”位置，螺钉与限位体的位置如图所示，旋进关位置的机械限位螺钉至螺钉的顶部接触到限位体上，然后再把螺钉退回1-2圈，再把锁止螺母拧紧。
2、使阀门处于“全开”位置，按上述方法调整开位置的机械限位螺钉。
七：转矩控制机构调整
转矩控制机构在出厂时已经调至产品铭牌上的最大输出转矩，用户一般不作调整。

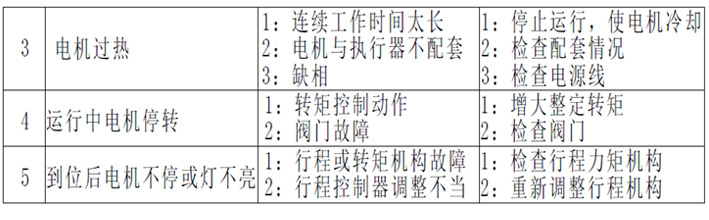

八：故障及排除方法

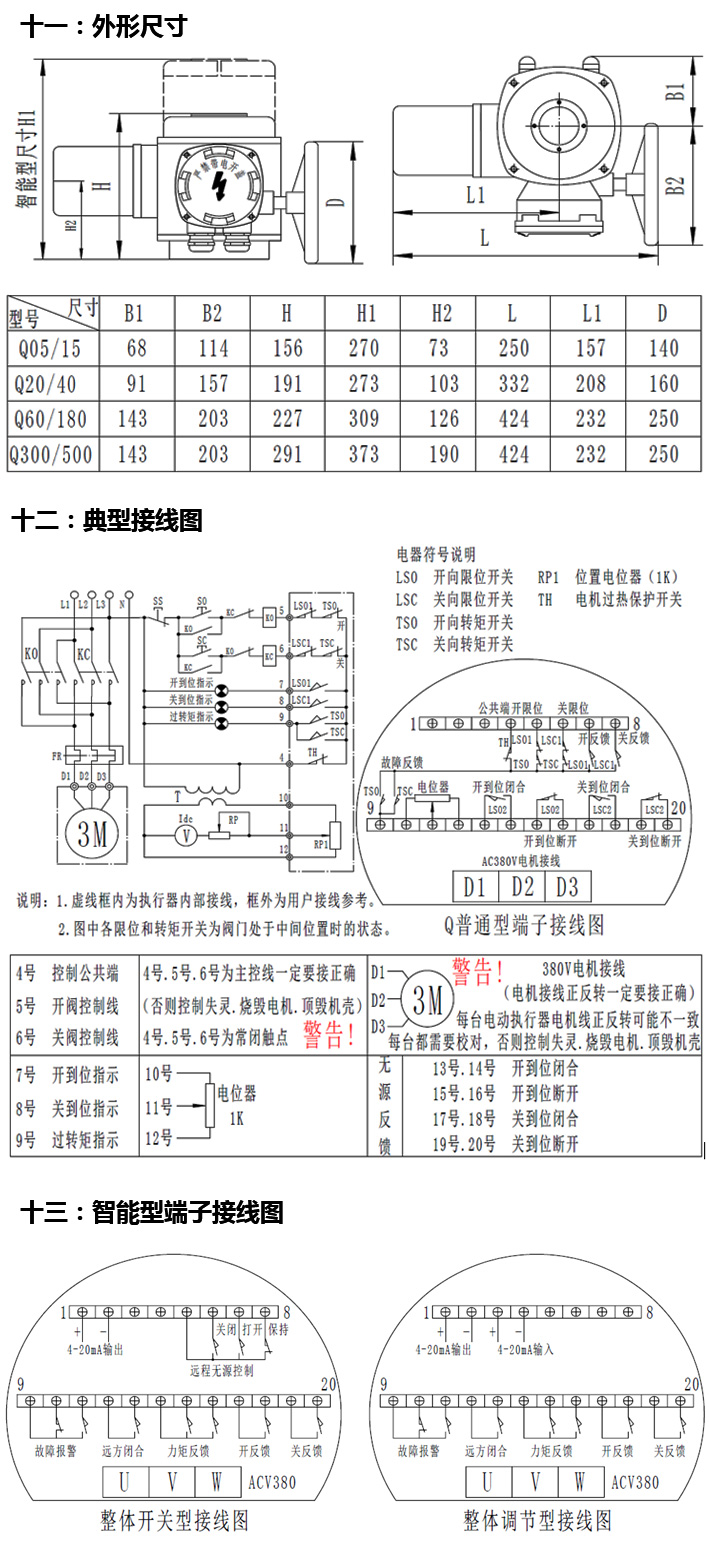

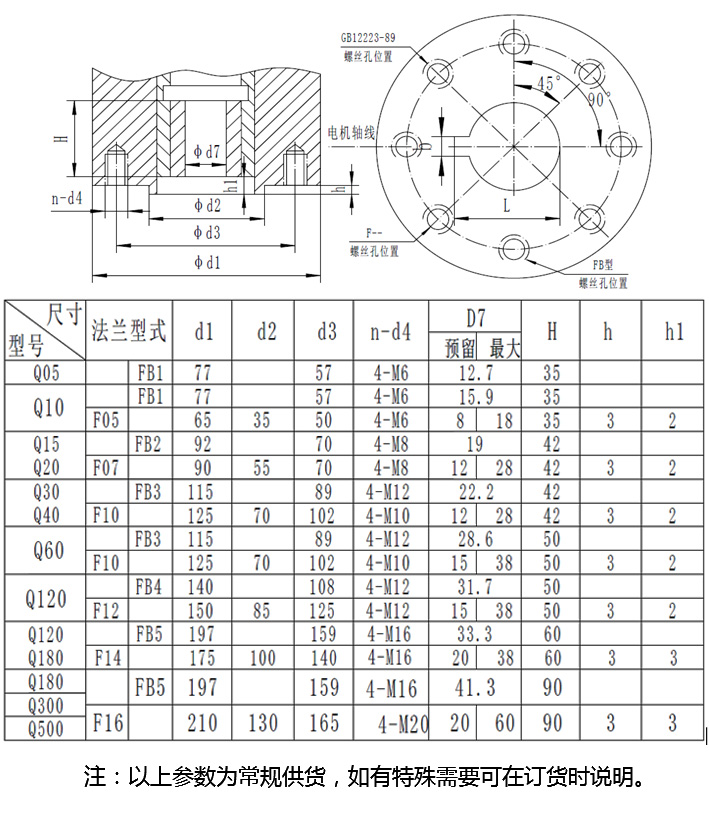

九：连接尺寸
注：本说明书内容如有更改恕不另行通知。 环境具有爆炸性气体必须说明，并必须符合本说明书中隔爆标志的规定。 若连接尺寸
与本说明书不符，可与本公司协商解决。 手轮顺时针旋转为关阀，如有特殊要求需说明。 与阀门配套所需规格一般由用户选择，
若有困难本公司可为用户选用。 如需AC220V说明书，请于订货时提出，本公司将另提供AV220V说明书。
