一、概述

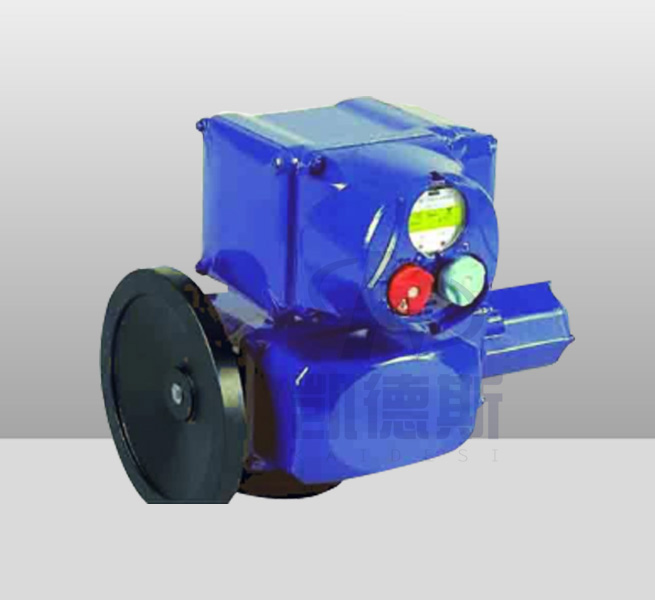

SD系列电动执行机构是工业过程测量和控制系统的终端控制装置，它能够将系统的控制信号转换成输出轴的角位移以控制阀门内截流件的位置或其它调节机构，使被控介质按系统规定的状态工作。
电动操作器可以完成电动执行机构“手动”--“自动”工作状态的转换。当电动操作器被置于“手动”位置时可以用操作器对电动执行机构进行远方操作。
SD系列电动执行机构具有角行程、多转和直行程3类产品。
角行程电动执行机构用于驱动90度转角的阀门如蝶阀、球阀、百叶阀、风门、旋塞阀、挡板阀等。
多转电动执行机构用于驱动闸阀及其它需要多圈转动的调节阀。
直行程电动执行机构用于驱动单、双座调节阀、套筒阀等需要直线位移的调节阀。 SD系列电动执行机构是吸收先进国家电动执行机构的优点，结合我国的实际情况而研制开发的系列产品。SD系列电动执行机构关键元器件均为进口，零部件加工、元器件筛选、整机装配均严格按照工艺及技术要求执行，整机测试严格执行国家标准。
SD系列电动执行机构安全可靠、品种规格多、精度高、功能齐全、重量轻、安装、调试操作、维修方便，具有90年代国际水平，广泛应用在能源、冶金、石油、轻工、化
工、建材等行业，在工业过程测量和控制系统中发挥重要作用。
二、产品分类
一、产品的种类及形式：
1、SD系列电动执行机构输出方式分成三种：
a、角行程——输出力矩，90°转角。
b、直行程——输出推力拉力，直线位移。
c、多转式——输出力矩，超过360°的多圈转动。2、SD系列电动执行机构按安装方式分成两种：
a、直联式——通过执行机构输出部位的法兰与阀门等直接连接，这样执行机构可直接安装在管道上。多用于多转式、角行程、直行程。

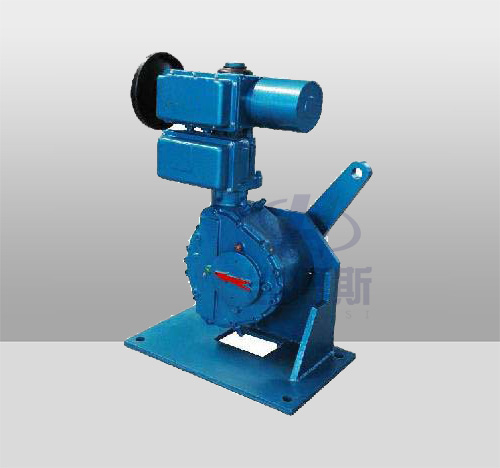

b、底座式——执行机构通过杠杆与阀门等连接，此时执行机构需要安装在一个基础台座上，仅角行程用这种方式安装。
1、SD系列电动执行机构调节方式分成三种：
⑴比例调节型——执行机构接收计算机、调节器等单元判定为的4~20mA或0~10mA的模拟
量信号，执行机构的输出轴转角（或位移）与信号成比例关系，并自动完成调节任务。比例调节型电动执行机构在结构及安装方式上又分成两种型式。
a、整体式比例调节型，即执行器与位置定位器GAMX-D装组成一个整体，整机现场安装使用。
b、分立式比例调节型，执行机构也是由执行器及位置定位器构成，但执行器与位置定位器GAMX分开安装，位置定位器则在室内或其
它地方安装。
注意：整体式与分立式外接线不一样。
⑵远控型——也称积分型，执行机构接收脉冲信号，继电信号，可将执行机构的输出轴控制在任意位置。
⑶开关型——也称两位式，它接收开关信号，但执行机构的输出轴只能控制在开和关两个极限位置。
⑷积分调节型电动执行机构，实际上就是一个远控型配上一个单独安装GAMX位置定位器。这里特别说明：不论角行程、直行程、多
转式电动执行机构其电路原理、对外接线、调节方法均一样，您在选型使用时，要多注意电源、电压、安装方式、输出力矩、行程、信号是否符合您的要求。
三、使用条件
1.动力条件
电压：220V +5% -10% 三相 380V ±10%
频率：50HZ ±1%
2.环境条件
温度：整体式-10~+55℃；分立式-20~+70℃
相对湿度：不大于85%，周围空气中无腐蚀作用的介质。
四、主要技术性能

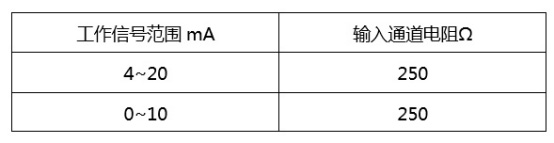

1、工作信号范围及输入通道电阻见表1：
2、输入通道数量
整体式：1
分立式：3
3、参数工作性能
基本误差限：不超过额定行程的±2.5%；
回差：不大于额定行程的1.5%；
额定行程时间误差：不超过额定行程时间的±20%；
比例调节型电动执行机构
死区：在工作信号范围的0.5%~3%范围内连续可调；
阻尼特性：不大于3次半周期摆动；
4、外壳防护等级：IP65
5、工作制：可逆断续工作制，接通持续率30%时每小时接通次数360.
